液体装卸臂（鹤管）



液体装卸臂或称为流体装卸臂，因形似仙鹤，俗称鹤管。

由旋转接头、内臂、外臂、垂管、平衡器、控制系统等部件组成，主要用于槽车、槽船液体介质的装卸设备。



旋转接头

由转动部件及密封件组成，主要用于连接液体装卸臂的不同组件作相对转动的并能承受载荷的部件。



内臂

用于连接输送管道和外臂的部件。



外臂

可在水平面和垂直面内转动，主要用于调整臂与槽车或槽船对接工作位置的部件。



平衡器

可在水平面和垂直面内转动，主要用于调整臂与槽车或槽船对接工作位置的部件。



工作包络线范围

能包容罐口或集管所达到的全部位置的空间体积。



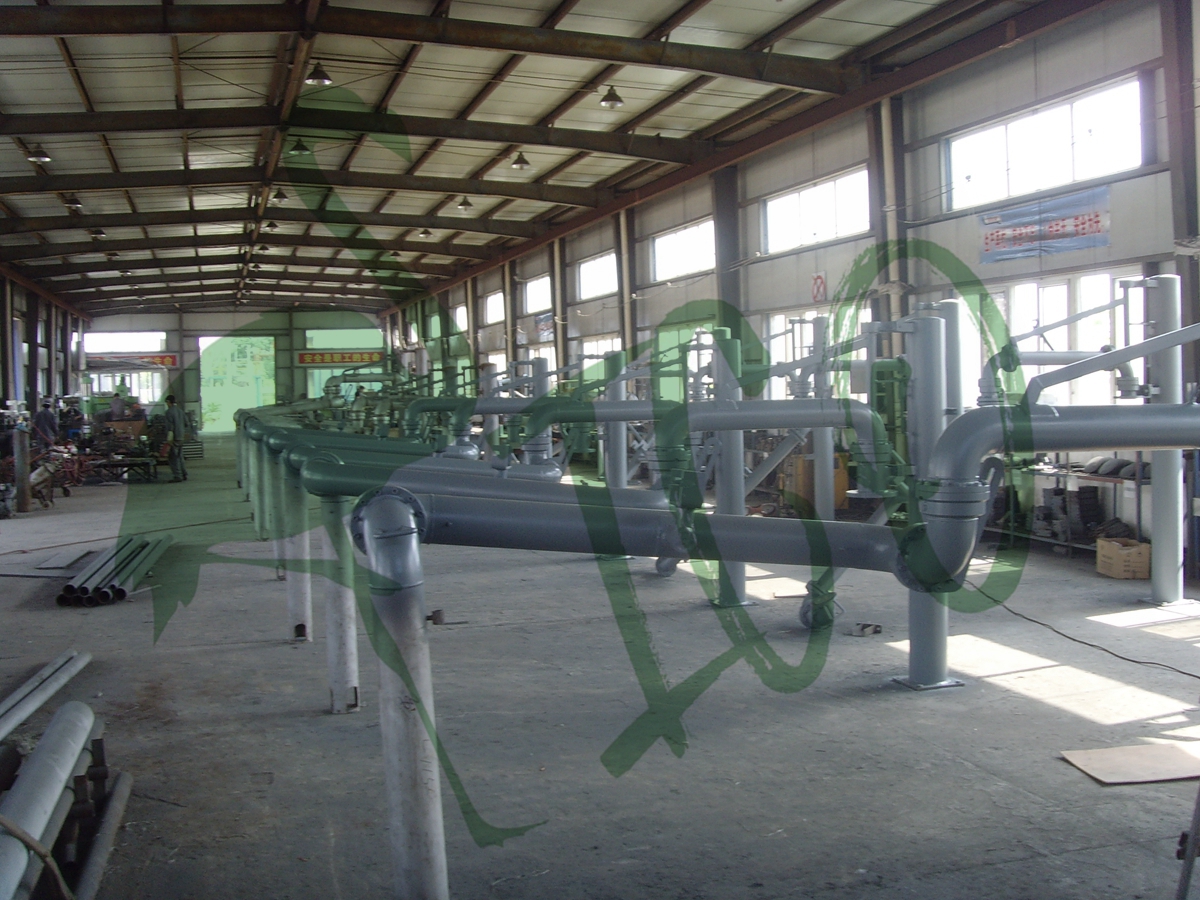

陆用装卸臂概述



设计用于管道系统与罐车之间传输流态产品；

可适用于不同的罐车尺寸；

可通过定位或定量检测，在装卸车超过设定值时，发出声光报警或提供远传信号；

根据介质、型号及客户需要，可采用手动、气动、液动等多种操作方式；

公称通径DN40~DN200 (1.5~8”）；

设计压力-0.06MPa~5.0MPa;

设计温度-196~250℃；

管道材质：碳钢、不锈钢、铝及铝合金、衬四氟等等。



AL1403

AL1403是装车臂最常用的结构形式。

具有灵活操作，安装方便，维护保养轻松等特点。

适用场合：顶部敞口装卸车

适用介质：成品油、化工介质等，尤其适用于卸车

公称通径：DN40~DN150

材质：根据介质及客户要求决定。如碳钢、不锈钢、铝及铝合金、衬氟等。

设计温度：根据介质，使用条件及所选用材质决定。
